片土留ボックスカルバート

•

•

サイズ / 規模	B600×Ｈ900×Ｌ2000
施工場所	愛知県　豊川市
発注者	愛知県東三河建設事務所
製品 / 工法	ボックスカルバート （一体型）

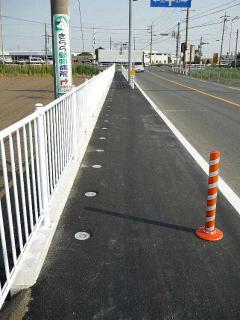

工事概要	車道と民地(水田)に高低差があるため、水路と土留めの両方の機能を有した製品です。 土留めとしての機能を満足するために、ボックスカルバートの側壁(車道側のみ）を130ｍｍから350ｍｍに増厚しました。 民地側の側壁には、取水と土砂等を掻きだせるように大きな開口を開けてあります。 また、天端面には路面排水ができるように、当社取扱い商品“KC取水金具”も合わせて使用いただ来ました。
