テラセル®擁壁工法について

テラセル®擁壁工法とは、展開したテラセル (ジオセル)に現地発生土や砕石を充填し、段積みすることで 擁壁を構築し、切土・盛土のり面を保護する工法です。

テラセル®擁壁工法の特長

高い耐候性・耐薬品性

テラセルの原材料は高密度ポリエチレンを使用し、表 面のシートには厚さ1.5mmのシートにテクスチャー加工 (0.2mm)を施しているため、十分な耐候性を持っております。また、耐薬品性にも優れており、酸性土・ アルカリ性土などのあらゆる土壌に適応します。

様々な中詰材の使用が可能

テラセルはハニカム構造のため、中詰材を拘束することで現地発生土や砕石等の様々な中詰材を状況に応じて使用できます。

現地に応じた高い適応力と柔軟性

壁面勾配 1:0.1〜1.0 で壁高8mまでの高さに対応可能で、現地の状況に合せた曲線部の施工や勾配の変化も容易に対応できます。また、フレキシブルな材料のため、基礎コンクリートが不要で、ある程度の地盤の不等沈下にも追従します。

軽量でコンパクト

テラセル®擁壁工法に使用するテラセルは約 4kg/枚と軽量なため、容易に運搬ができます。また、コンパクトな状態で納入されるため、材料の保管に広いスペースを必要としません。

簡単で素早い施工性

テラセル®擁壁工法は使用する部材が少なく、施工方法も展開・充填・転圧 の繰返し作業のため、施工期間の短縮が可能です。そのため、狭小な現場や災害復旧に能力を発揮します。 また、コンクリートを使用しないため、養生期間が不要で工期短縮が可能です。

緑化が可能

植生可能な中詰材を使用することで、セットバックした部分への植生工や在来種の飛来による緑化ができます。

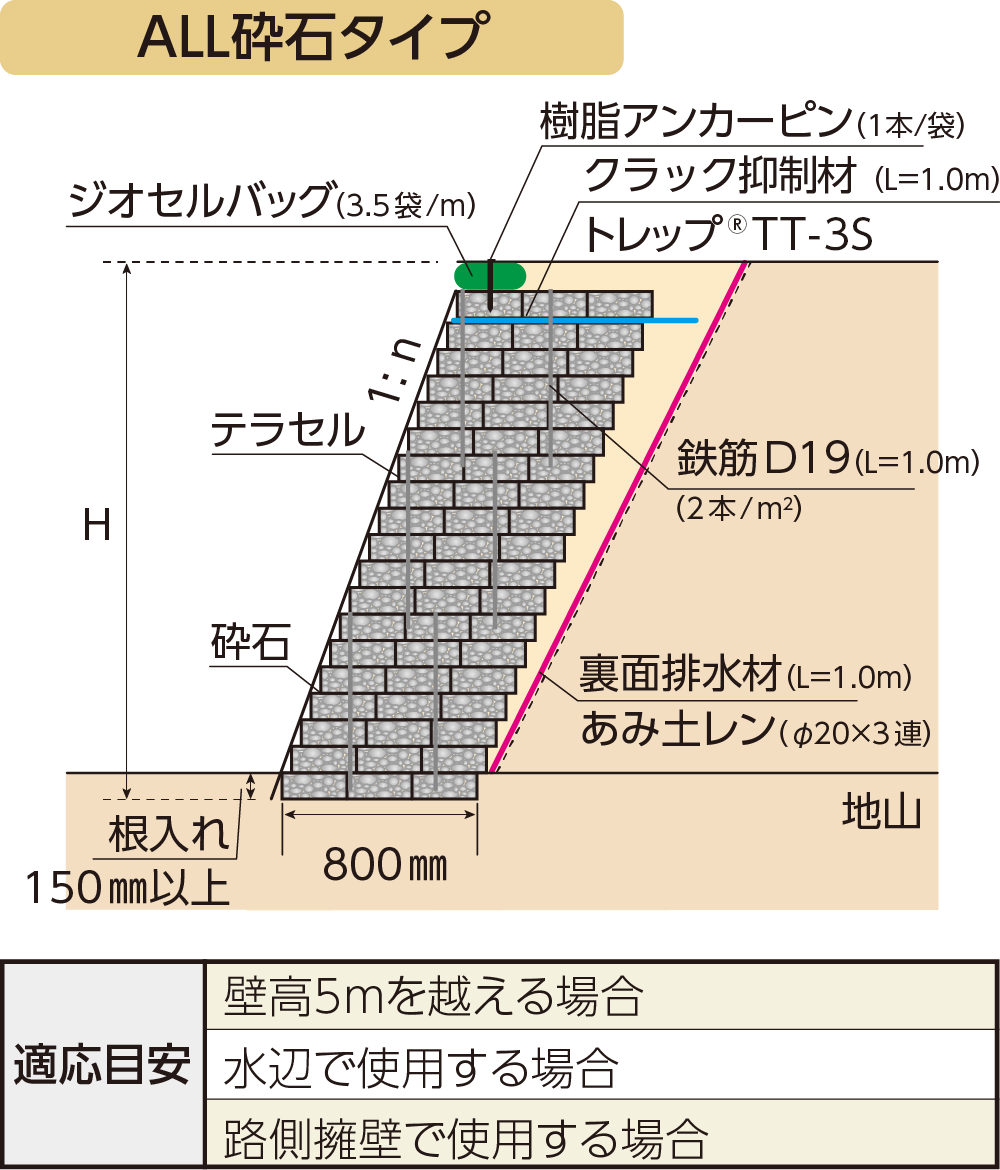

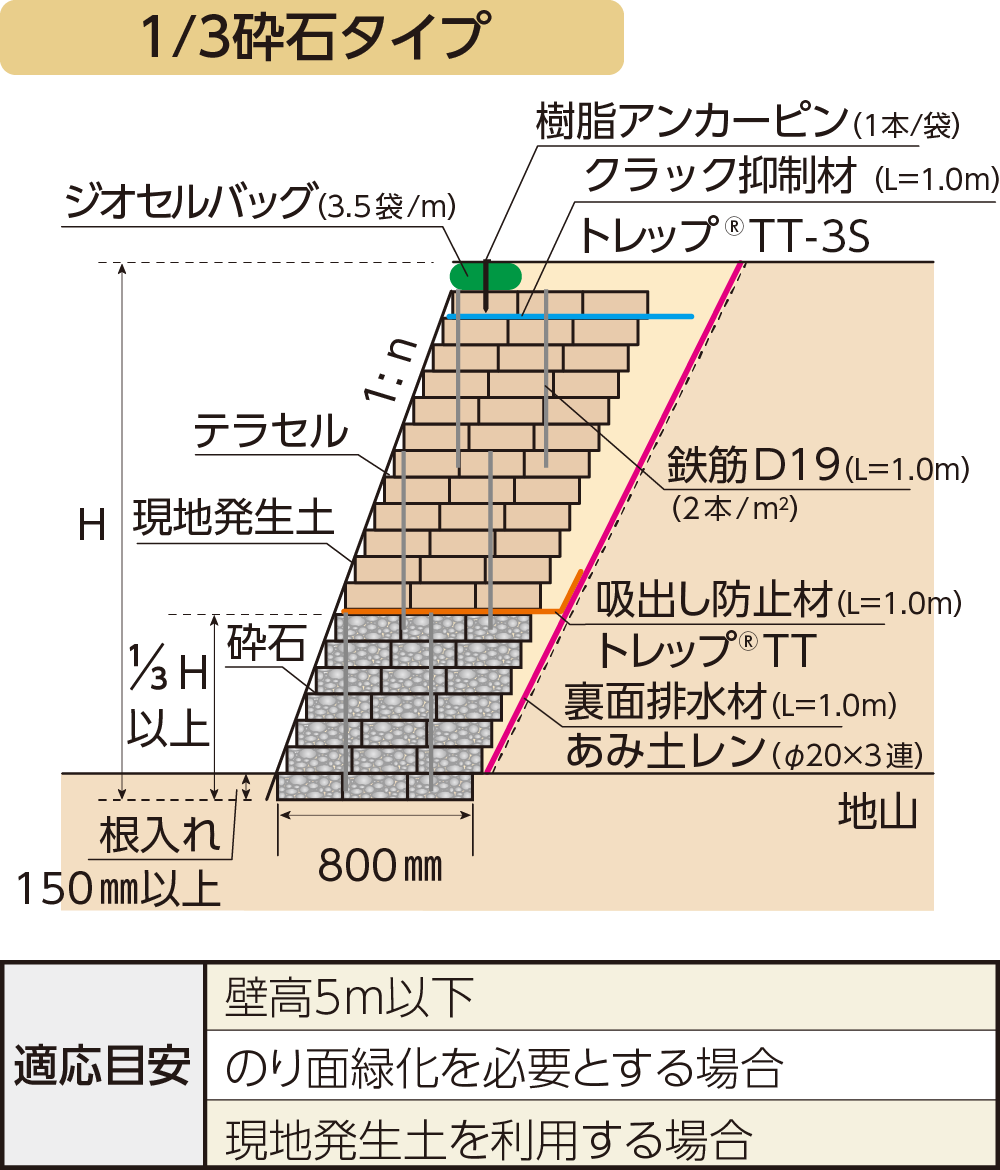

標準断面図

※上記構造を標準としますが、中詰材の対応、吸出し防止材の使用、鉄筋の長さ、根入れ深さなど現場状況に合わせたご提案をさせて頂きます。

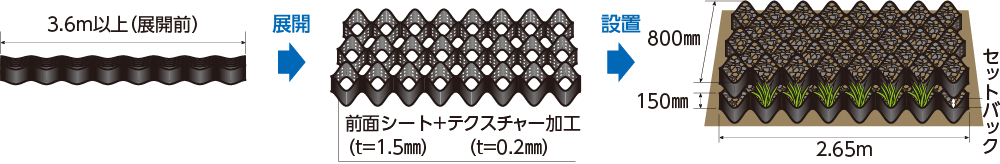

テラセル展開イメージ
