コンクリート打設後に取り外す必要のない薄肉のコンクリート製型枠のことを「残存型枠」といい、建設廃棄物の抑制など環境問題に関する意識の高まりや、コスト縮減対策の一環として開発されました。3つのタイプから用途に合わせてお選びいただけます。
残存型枠工法とは、コンクリート構造物の打設に必要不可欠な型枠を薄肉コンクリート製型枠にすることで、型枠脱型を不要にした、環境問題への対応とコストメリットを両立させた工法です。日本コンクリートの残存型枠工法には、機能性を重視しコスト削減を見込める「プロテロックピアスワンダー」、割石模様や本石張りなど化粧型枠の「プロテロックメーク」にも対応します。
プロテロックピアスワンダーは、防錆処理（エポキシ樹脂電着塗装）した補強材（エキスパンドメタルと形鋼）を内臓した薄肉コンクリート製残存化粧型枠であり、組み立て・加工が簡単で、取り外すことなく構造物と一体化する型枠です。パネル裏面には、付着性と軽量化のために凹部を5cm間隔に配置しています。主に構造物の埋め戻し面、中仕切り型枠として使用される「ピアスタイプ」と主に構造物の露出面に使用する「ワンダータイプ」があり、コンクリート構造物を残存型枠で一貫施工でき、トータルコスト縮減が図れます。
NETIS登録番号：CB-980008VE（旧番号） 建設技術審査証明：第0218号

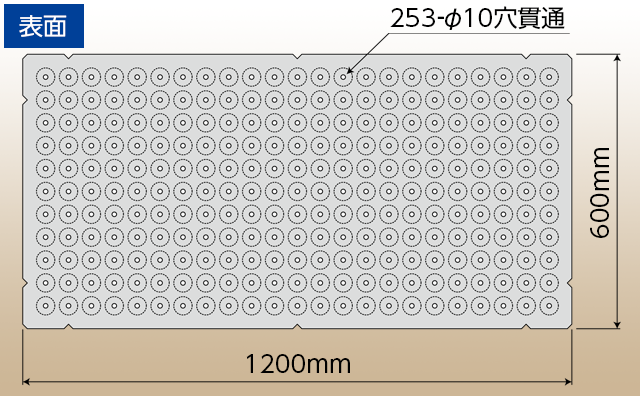

型枠の小孔（253ケ/枚、標準サイズ）は、コンクリートの充填確認、パネルの軽量化、打設コンクリートとの一体化等のために、貫通孔となっています。どのようにカットされても、貫通孔により組立ができます。パネル厚を構造断面内とした場合の打設コンクリート控除量は、型枠100m2当り2.8m3です。

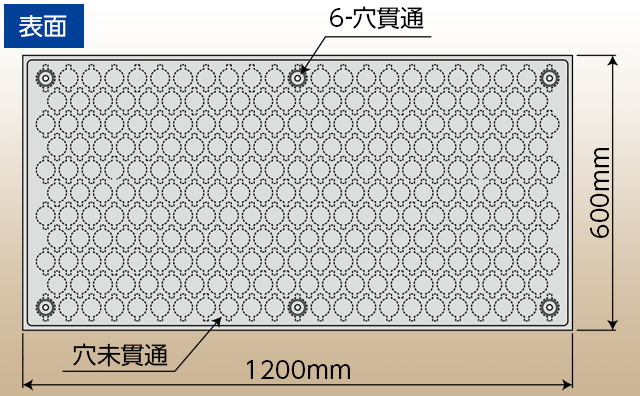

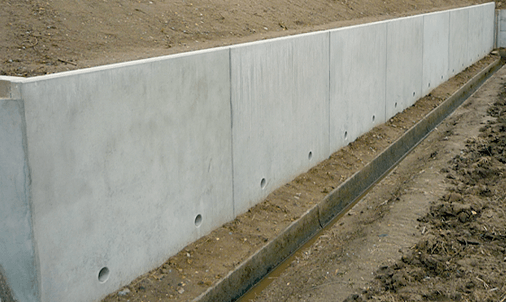

型枠の小孔は貫通孔ではなく凹部で、施工時のモルタル洩れの跡が残らないため、一般型枠同等の仕上げとなります。また、小孔にエア抜き溝を有しておりますので、打設コンクリートとの一体化も図れます。パネル厚を構造断面内とした場合の打設コンクリート控除量は、ピアスタイプと同じで型枠100m2当り2.8m3です。

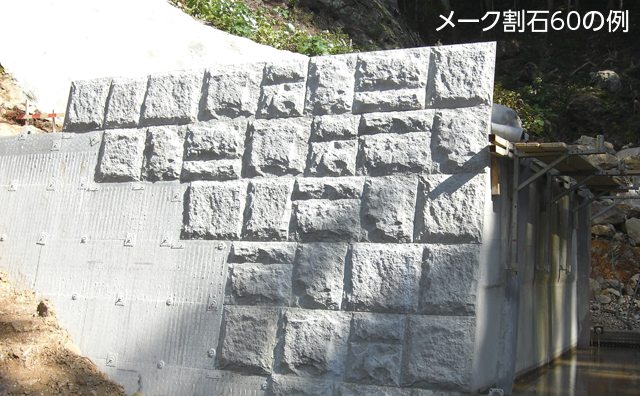

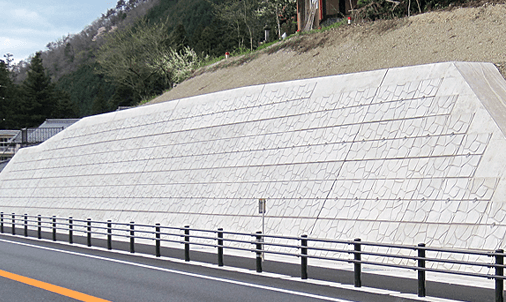

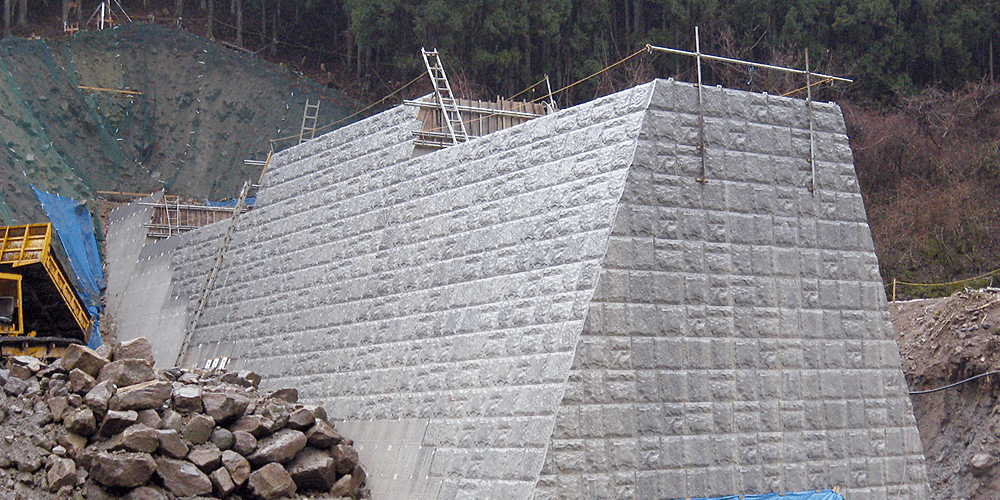

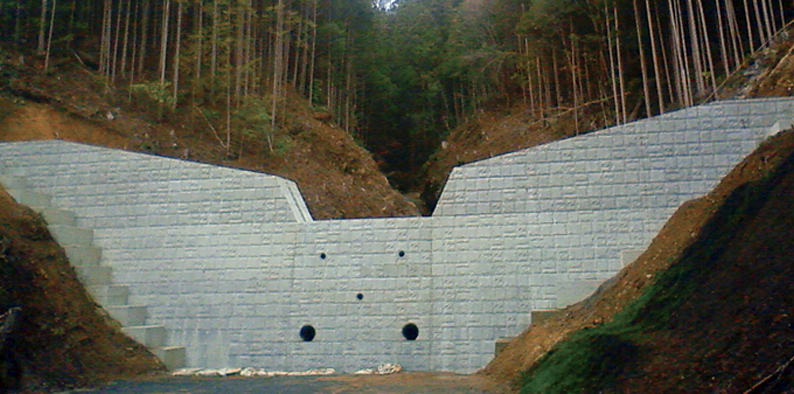

プロテロックメークは、防錆処理（エポキシ樹脂電着塗装）した補強材（エキスパンドメタルと形鋼）を内臓した薄肉コンクリート製残存化粧型枠であり、組み立て・加工が簡単で、取り外すことなく構造物と一体化する型枠です。パネル表面には、割石模様や本石張り等の化粧を施しており、表面がきれいに仕上がり、自由なバリエーションが選択できます。構造物の埋め戻し面や中仕切り型枠には、プロテロックピアスワンダーの「ピアスタイプ」を使用することにより、コンクリート構造物を残存型枠工法で一貫施工でき、トータルコスト削減が図れます。パネル厚を構造断面内とした場合の打設コンクリート控除量は、型枠100m2当り3.0m3です。
NETIS登録番号：CB-980007VE（旧番号） 建設技術審査証明：第0219号
