床版について

床版(スラブ版)は開水路の蓋や乗り入れ用の板として使用され、耐荷重も歩道用からT-25まで対応することができます。また、歩道用については全サイズ滑り止め加工(ノスキッド加工)を標準としています。

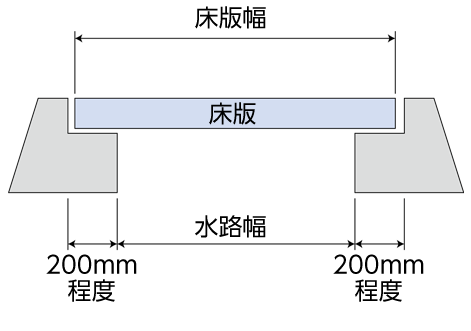

床版の形状図

寸法・質量はWebカタログをご覧ください。

特殊加工例床版(スラブ版)には様々な加工を行うことができます。

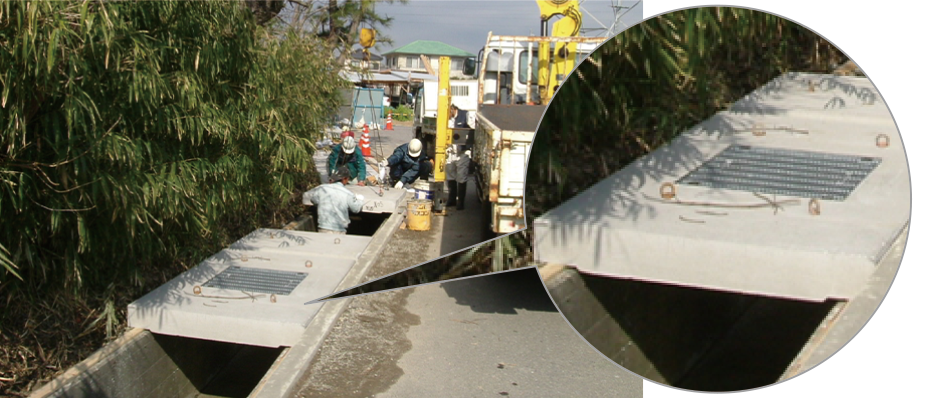

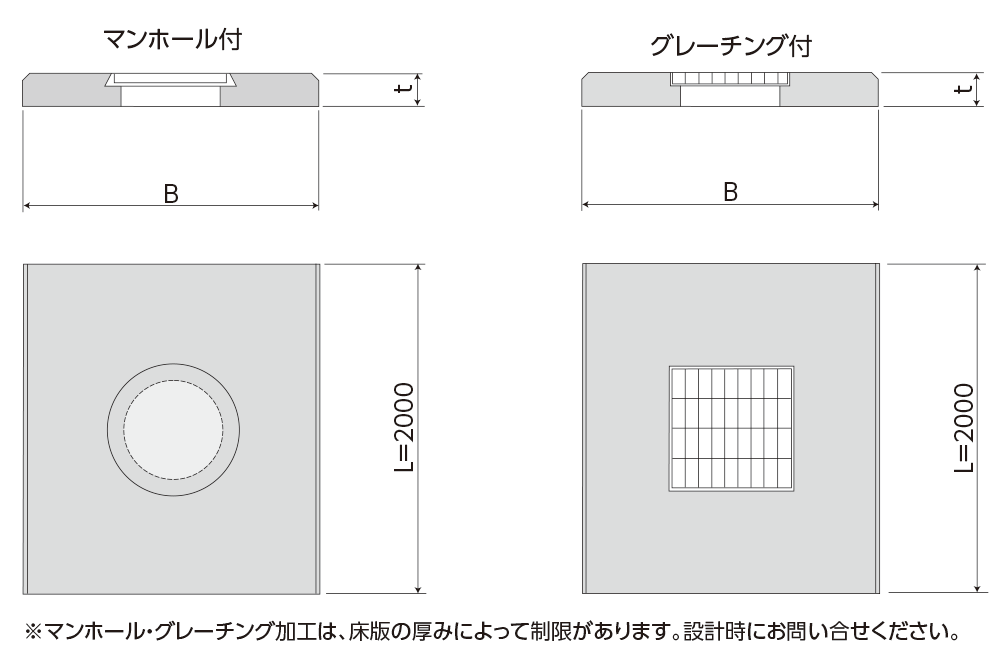

● 点検孔付

床版製品長を2mにすることで600mmまでの開口をあけることができます。

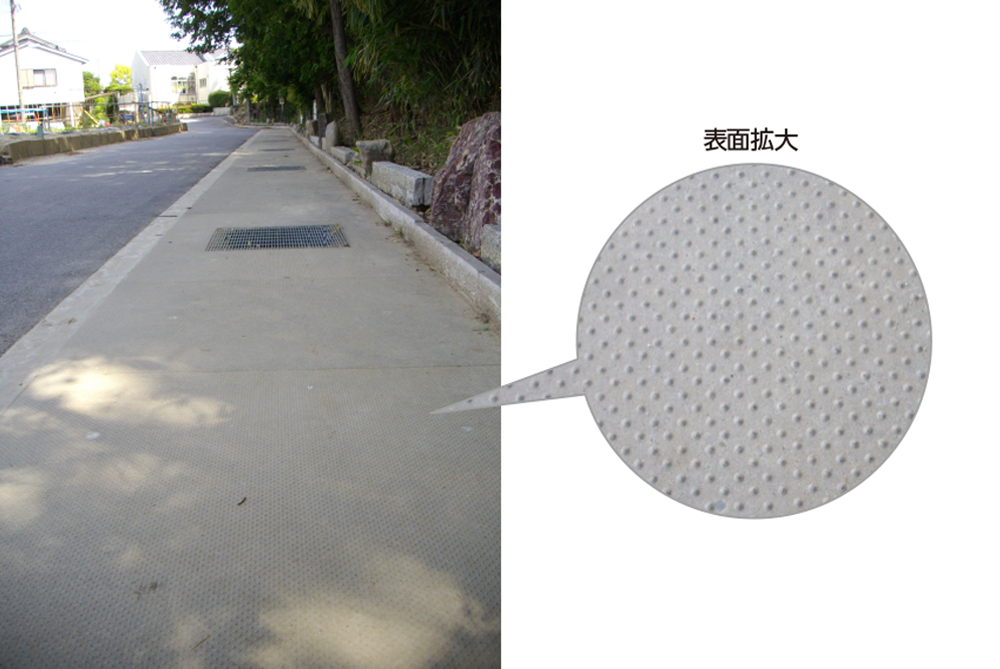

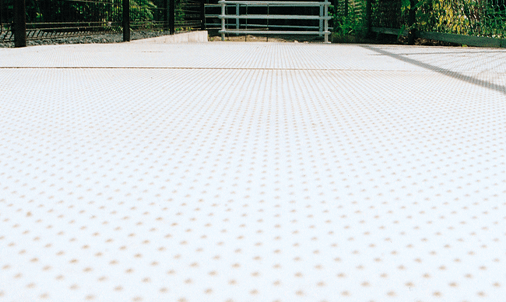

● 滑り止め加工(ノスキッド仕上げ)

床版(スラブ版)を歩道用として使用する場合は、歩行者の安全を考慮し、全サイズに滑り止め加工(ノスキッド仕上げ)を標準としています。
ノスキッド仕上げの詳細はこちら

床版(スラブ版)の表面に突起加工が施してありますので滑り止めの効果を発揮し、雨で路面が濡れた日でも歩行者の転倒を防止します。
また、ノスキッド仕上げを行うと、滑り止め以外にも床版表面の水はけが向上します。
スリット付床版と組み合わせることで更に効果的にご使用いただけます。

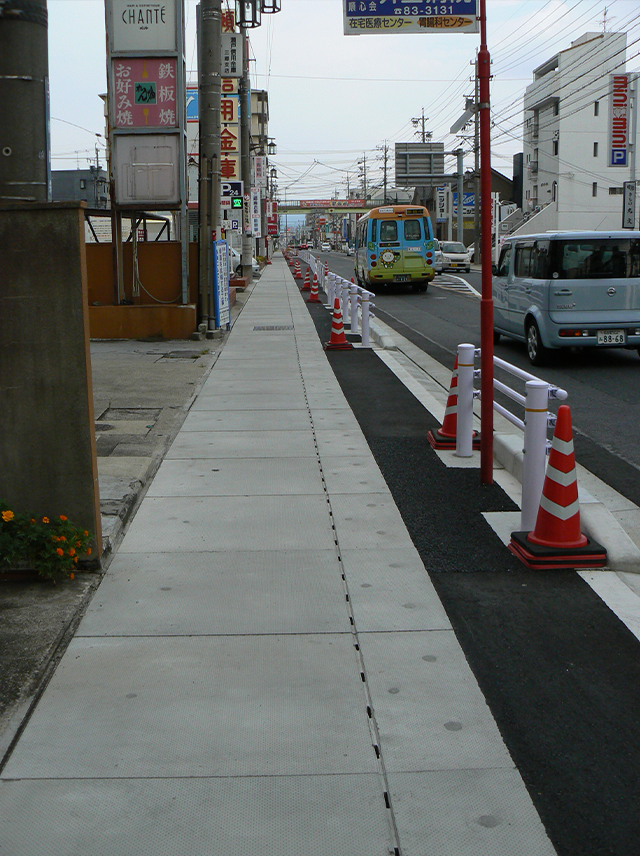

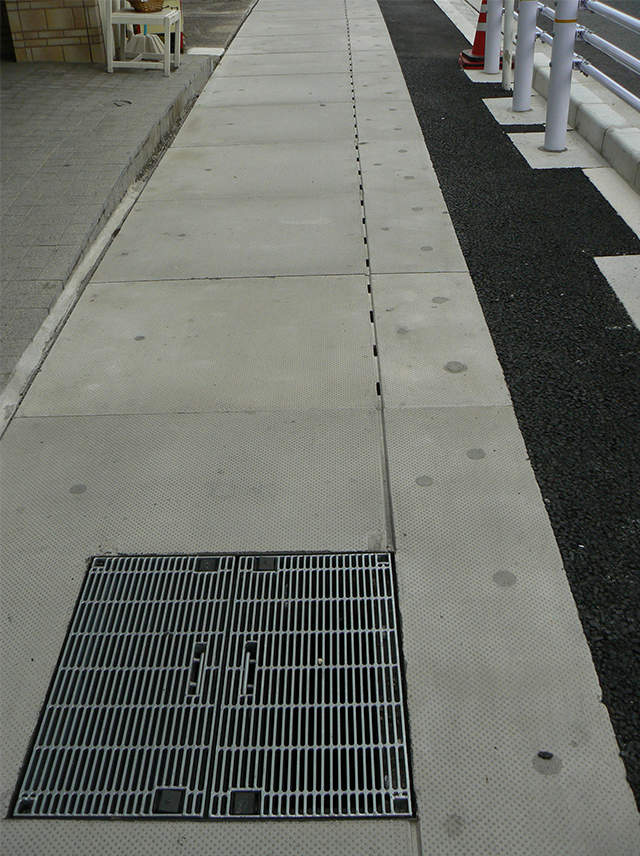

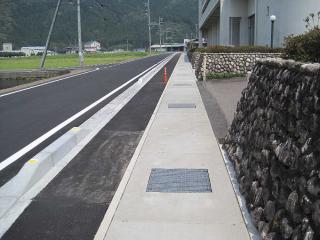

● スリット付床版(スラブ版)

集水能力強化型床版(スラブ版)です。

スリット及び導水溝を施すことによって、グレーチング部だけでなく床版(スラブ版)の延長全体に渡って集水することを期待して開発された製品です。条件に応じてスリットの位置、数をご提案させて頂きます。

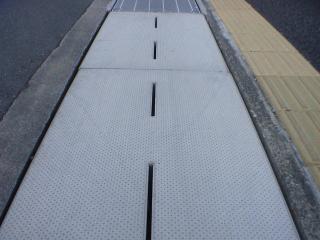

写真はスリット加工に加え、ノスキッド加工も施し歩道部の水はけ性能を向上させています。歩行者が快適に通行できるようになりました。 床版(スラブ版)は用途に応じて歩道用、T荷重用とで使い分けることができますので一般部には歩道用、乗り入れ部にはT荷重用を採用し、強度上でも安全を確認してご使用いただけます。

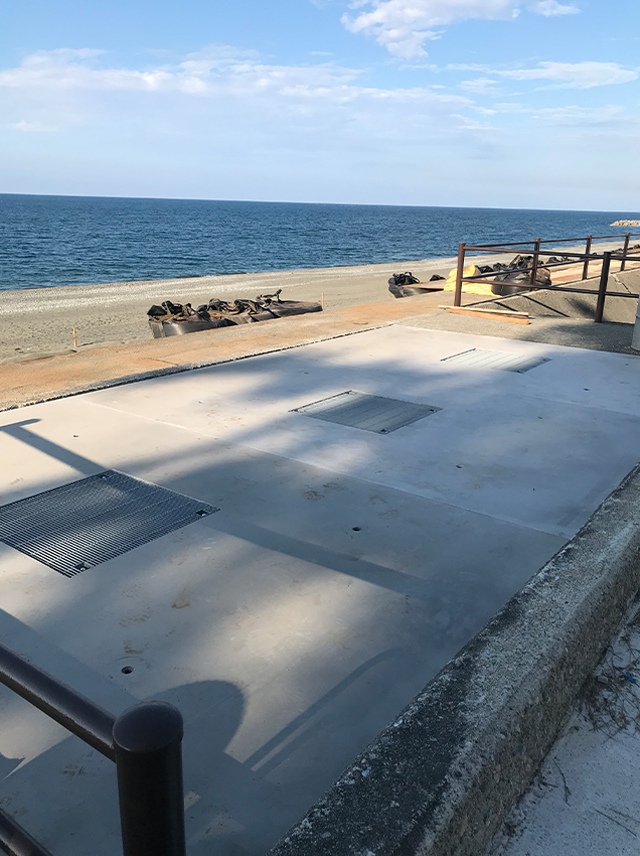

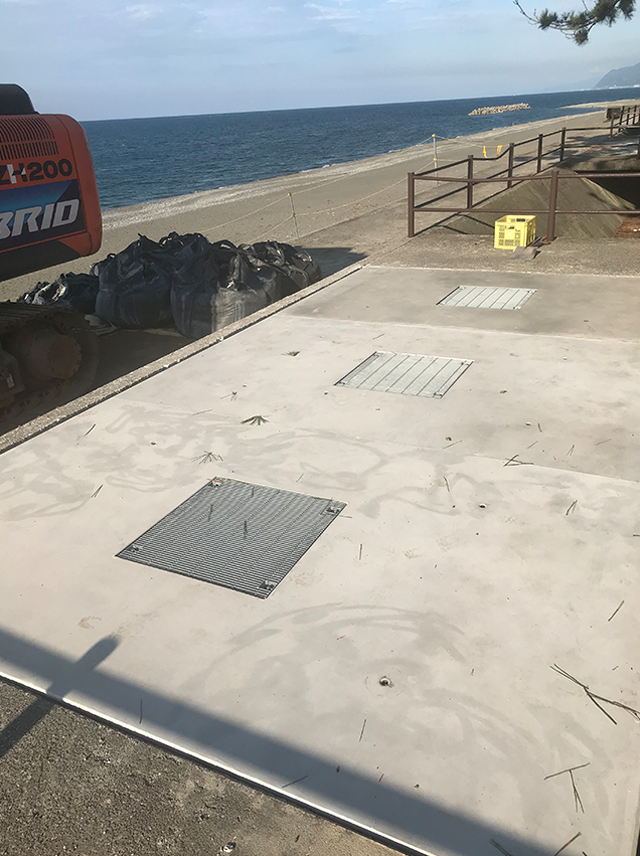

● 耐塩害耐久性床版

超耐久性コンクリート『ハレーサルト』を用いた塩害に対し非常に高い耐久性を持たせた高品質な床版です。

(耐塩害耐久性床版(スラブ版)は、海沿いや、凍結防止剤の影響を受ける現場に最適です)

海に近い場所では鉄筋コンクリートにとって飛来する塩分は大敵です。一般的な床版(スラブ版)をそのまま使用すると短期間で内部の鉄筋が腐食することもあります。劣化が進展するとメンテナンスにかかる費用も大変なものになってしまいます。
耐塩害超耐久性床版(スラブ版)ならコンクリートが緻密になっていますので塩化物イオンを内部に通さず一般床版(スラブ版)と比較して極めて長期的にご使用いただけます。海岸部であってもメンテナンスフリーを可能とする製品です。
又、凍結防止剤の影響で古い床版(スラブ版)が傷んでいることはありませんか?超耐久性床版(スラブ版)は凍結防止剤の影響も受けにくいため強くおすすめです。

注.使用条件に応じてひび割れが発生しないような断面厚でご提案するため、標準規格とは厚みが異なる場合がございます。

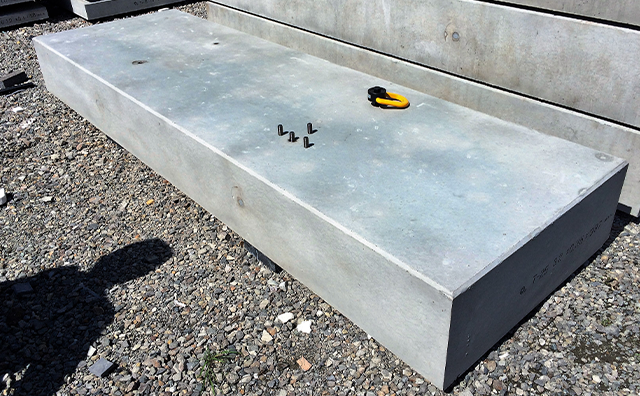

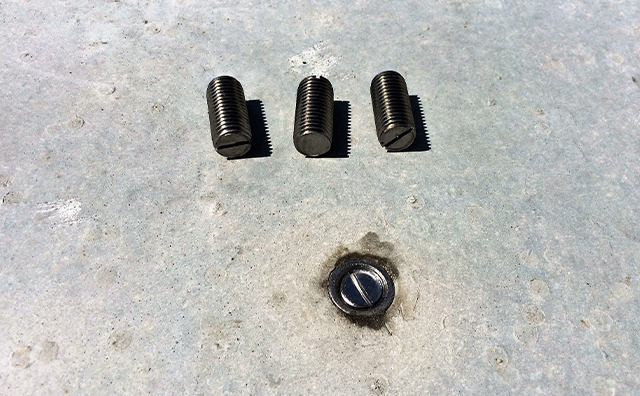

● ケーブルトレンチ蓋(大型車両・再開放対応床版)

工場設備(ケーブルトレンチ、トレンチピット、配管ピット)等で蓋を何度も開閉したい場合を考慮したコンクリート蓋です。
場内を走る大型車両の上部通行も安全に行えます。

工場敷地内の地下にケーブルトレンチ(トレンチピット、配管ピット)を設置する場合のコンクリート蓋としてご使用頂いています。メンテナンスのために再度コンクリート蓋を解放する必要がありますが、吊り金具部を温存できるため経年後でも開け閉めできるような仕様となっています。吊り上げに使用する専用の金具もセットでご用意します。設計荷重はT25まで対応可能ですので大型車両が通行するような箇所でもご使用いただけます。

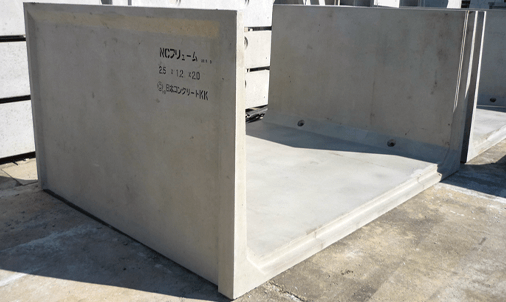

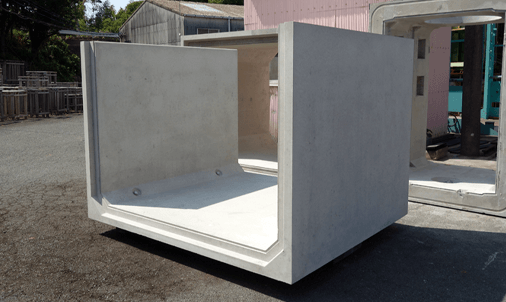

コンクリート蓋だけでなく、地中内のケーブルトレンチ本体(コンクリート製U型カルバート)や端部の閉塞版とセットでご提案することができます。

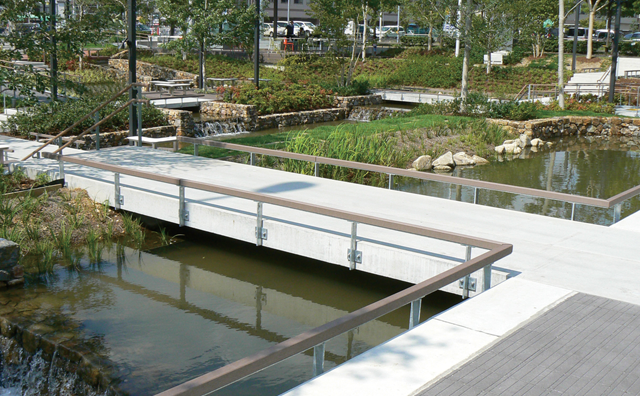

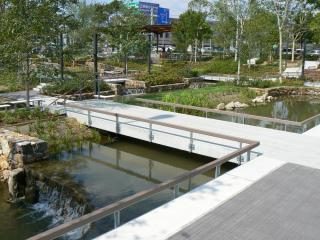

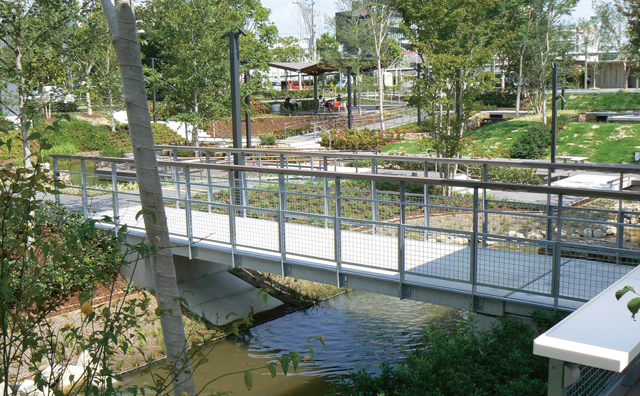

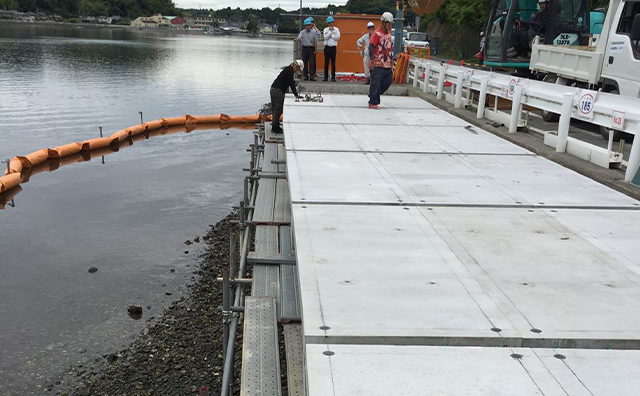

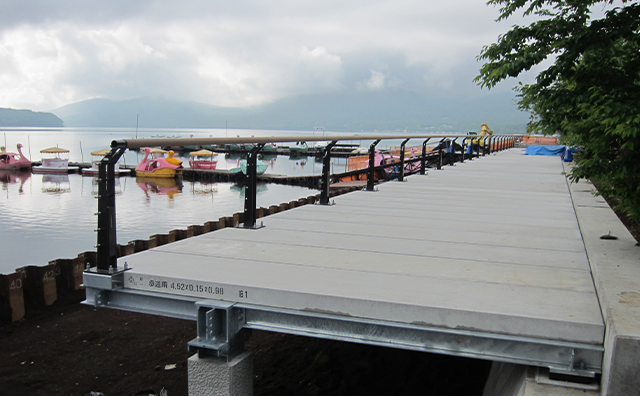

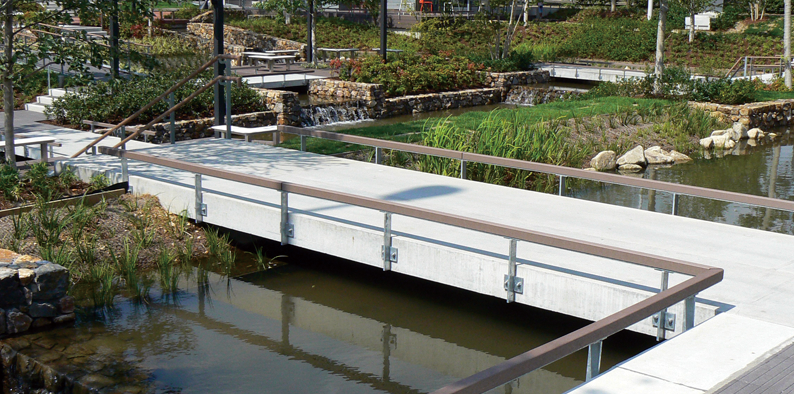

● 桟橋用コンクリート床版

歩道用床版は軽量であるため桟橋にも用いることが可能です。

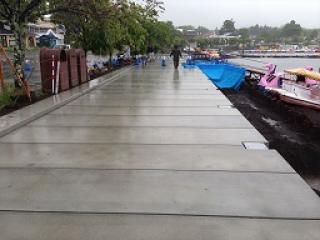

  • (山中湖)
  • (浜名湖)

軽量な歩道用床版は桟橋にご使用頂いています。既設の橋台や支柱をそのまま使える場合もあります。床版の上部にウッドデッキや舗装を施し、景観性に優れた仕上がりとなります。

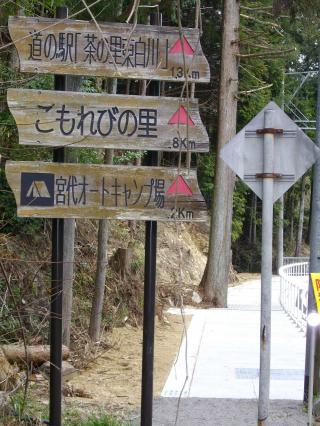

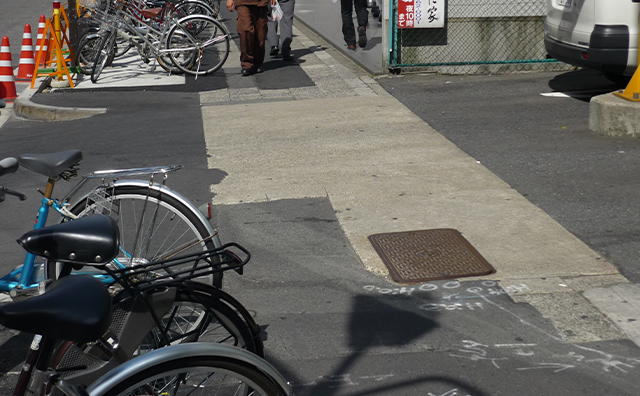

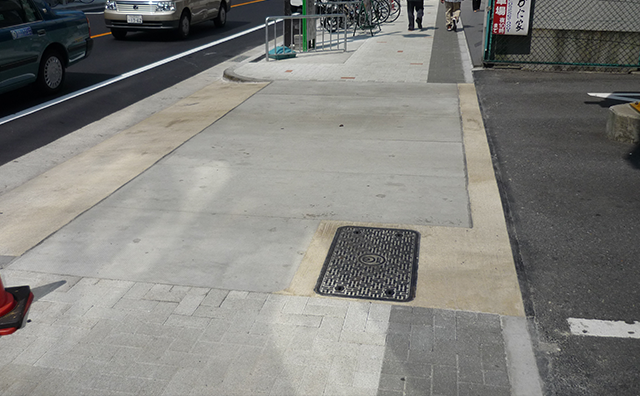

● 歩道部改修

コンクリート舗装部の改修にも用いられます。

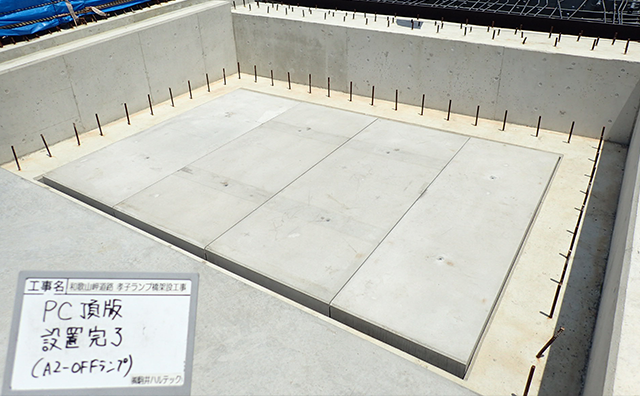

● 桝蓋

桝の蓋としてご使用していただこともできます。

大型桝を現場打ちで製作すると、支保工の設置、撤去が大変な手間となります。そこで頂版部にプレキャスト床版(スラブ版)を採用することで現場での作業、工期を大幅に削減することが可能です。

注1.桝蓋は運搬が可能なサイズに分割してのご提案となります。
注2.点検孔の位置、数によってはご提案できないケースもございますのでお問い合わせください。

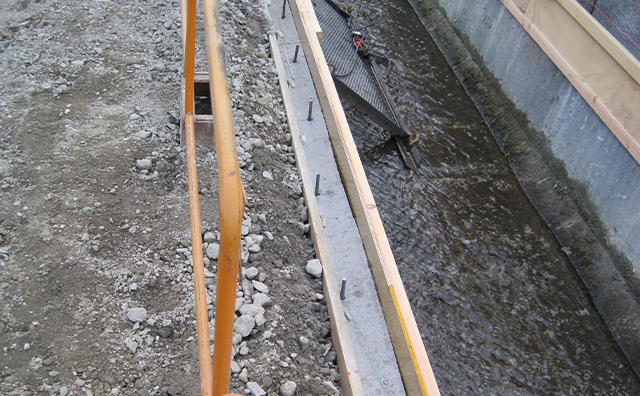

● ずれ止め加工

アンカーや段付き加工を行うことでずれ止め機能をもたせることができます。

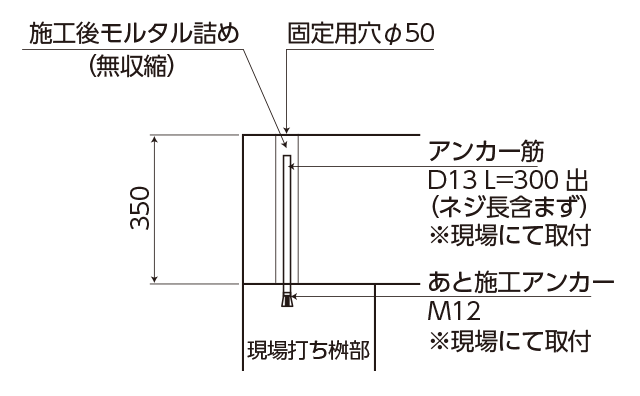

パターン①:アンカーによる処理

パターン②:段付き加工

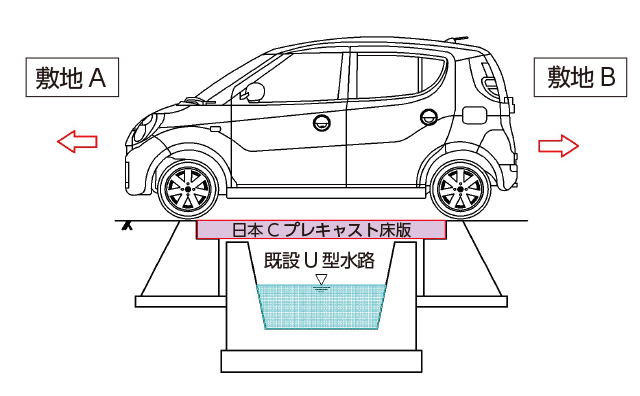

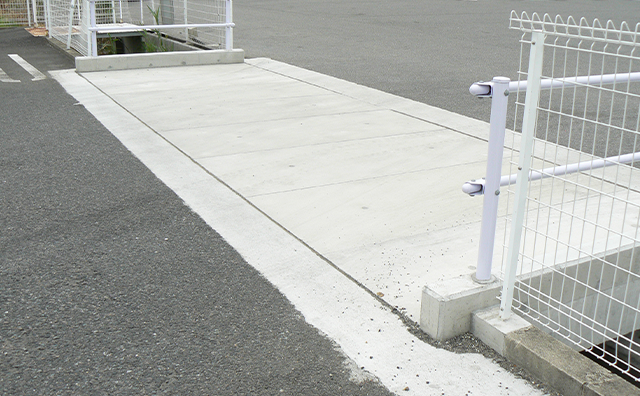

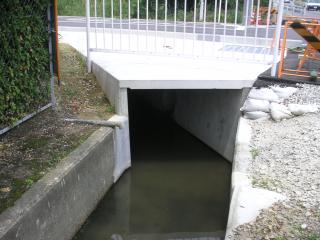

● 乗り入れ用コンクリート蓋

既設三面水路の暗渠化や敷地内を走る水路の蓋として床版(スラブ版)を活用いただけます。

水路を跨いでの敷地内への乗り入れ計画時や、
コンビニ駐車場などの敷地内を走る水路の蓋として床版をご活用ください。

  • 規格荷重は歩道用からT-25まで取り揃えています。
  • 乗り入れ間口が長い場合に途中の製品に点検孔を設けることが可能です。(製品長は2mになります)
  • スリット付き(オプション)であれば蓋上の雨水も効果的に排水します。
  • 滑り止め加工(オプション)を用いて歩行者の転倒防止に配慮した仕上げも可能です。
  • スラブ端部に地覆コンクリート用のアンカー取り付けることが可能です。
  • 別途基礎の設置、仕上げ高さに応じた既設水路天端のカット加工を必要とします。
  • 基礎は既設水路に影響のないような配慮が必要です。

寸法・質量はWebカタログをご覧ください。
類似製品 コンクリート基礎板の詳細はこちら

ロングスラブ

幅4000mmを超える大型の床版(スラブ版)は【ロングスラブ】にてご対応いたします。
幅4000mmまでの床版(スラブ版)に加え、幅4000mm~8000mmまでの長スパンに対応できる床版(スラブ版)です。
ロングスラブの使用により、現場打ちでしか対処できなかった幅広の水路にプレキャストスラブを使用することが可能になります。
寸法・質量は、Webカタログをご覧ください。

  • ロングスラブは仕様上、点検孔等の加工に床版(スラブ版)よりも制限がありますので設計時にお問合せください。
