テクスパン工法
（アーチカルバート）
NETIS登録番号：CB-980117-V

テクスパン工法について

テクスパン工法はアーチ構造物を3ヒンジで構築する工法で、立体交差化工事や水路トンネルに適した工法です。

アーチの新時代を創るテクスパン工法

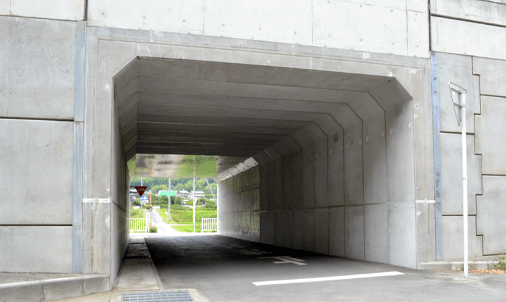

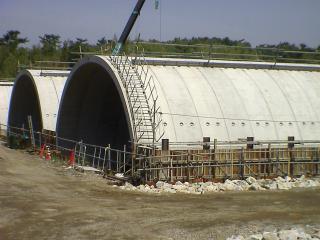

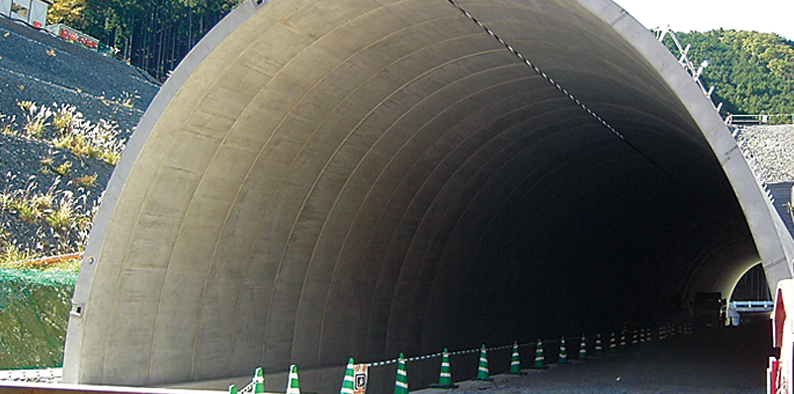

アーチ構造物は四大文明発祥の地メソポタミアにおいて、石造りのアーチが建造されたのが始まりといわれています。以来、アーチは様々な分野で用いられてきた極めてすぐれた構造です。テクスパン工法とは、盛土とプレキャスト製アーチ部材が一体となった3ヒンジのアーチ構造物を構築する工法です。3ヒンジアーチ構造物は、アーチ部材に発生する曲げモーメントを低く抑えることができるため、従来の現場打ちカルバートや他のプレキャストアーチに比べて薄い部材で高い土被りに適用できます。これにより、テクスパン工法はコスト削減、省力化が可能となりました。

テクスパン工法の特長

スピード施工：1日 10m
工期短縮：従来工法の1/3
大スパン：20m以上の実績
簡単な施工：専用技術が不要
用途：カルバートから橋梁まで

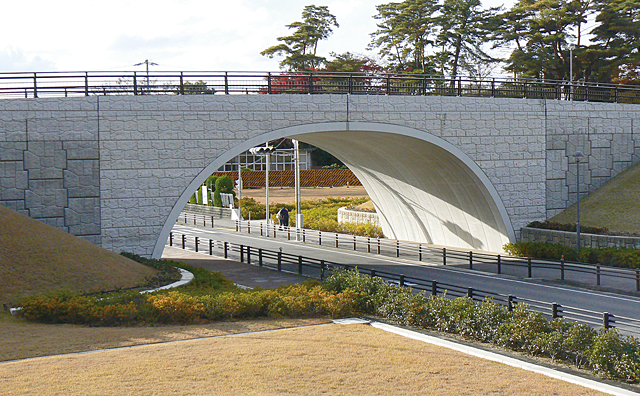

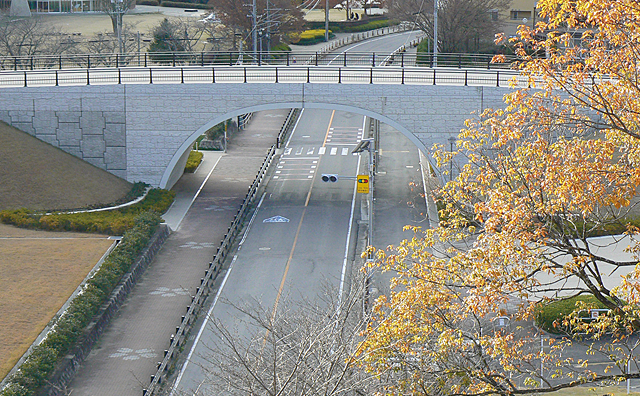

デザイン性：美しいアーチ形状

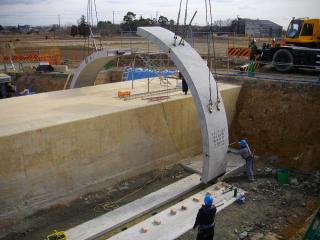

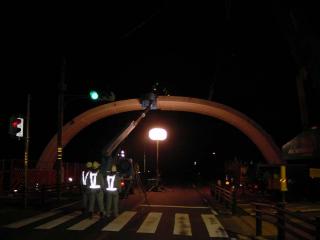

テクスパン工法は、アーチ構造物を3ヒンジで構築する工法です。短スパン（通常20m以下）橋梁や現場打ちカルバート・ボックスに代わるアーチ構造物として開発されました。コンクリート二次製品であるアーチ部材を、左右交互に組み立てることによりアーチを形成するため、迅速で安全に施工を行うことが可能です。したがって、立体交差化工事への適用においては、交通遮断を最小限に抑えることができます。また、水路トンネルに適用した場合、アーチ部材は側方からの架設が可能なため、河川を迂回させることなく施工できます。テクスパン工法のアーチ部材の曲線形状は、懸垂曲線（フニクラー・カーブ）と呼ばれる形状で、現場の仕様を満たし、曲げモーメントを最小化する最適な曲線形状が選定されます。最適な曲線形状は、アーチ部材の厚さを最小限にし、部材コストを抑えます。設計では、テールアルメ社により開発された有限要素解析プログラムを用いて、盛土施工時から完成時までのアーチ部材、アーチ周辺盛土及び基礎地盤の応力状態を評価します。
